数控车床手动卡盘如何改装成液压卡盘？

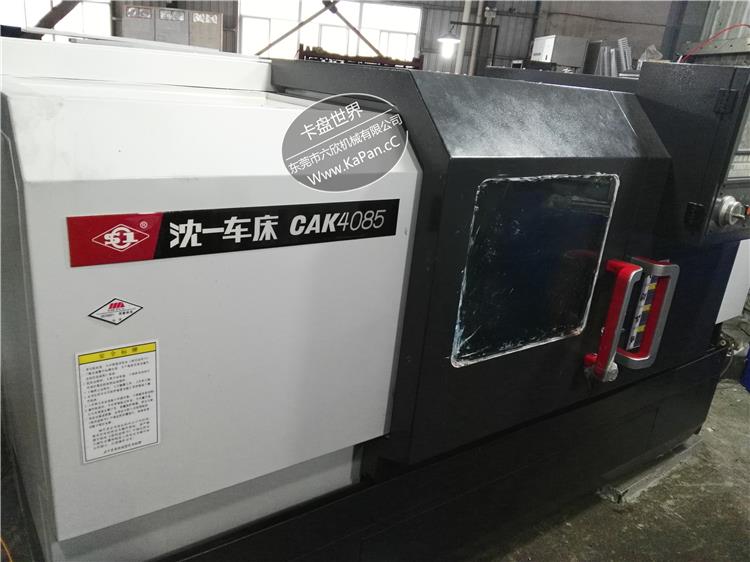

为了提高生产效率有一些客户在购买液压卡盘后就问：我们这边是否可以将手动卡盘改成液压卡盘？针对这个问题，我们以沈一机CAK4085为例，对安装车床上的10寸手动卡盘改装为10寸液压卡盘作为案例。如图所示沈一机CAK4085出厂标配为手动卡盘。

1.卸掉之前安装在车床上的环球手动卡盘。

然后参考下图实际测量主轴尺寸，方便做配件进行安装。

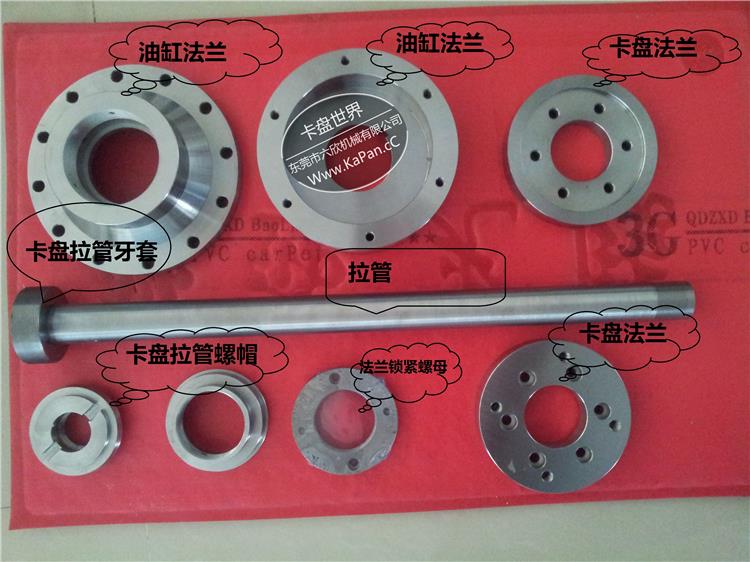

2.根据实际测量数据定制前后法兰拉杆以及其他配件。法兰盘特写，注意长度！设计油缸法兰盘时，需要考虑好油缸和周边其它部件之间的距离，注意法兰盘长度过短，会导致回转油缸无法安装。

3.加装油缸，如图所示：

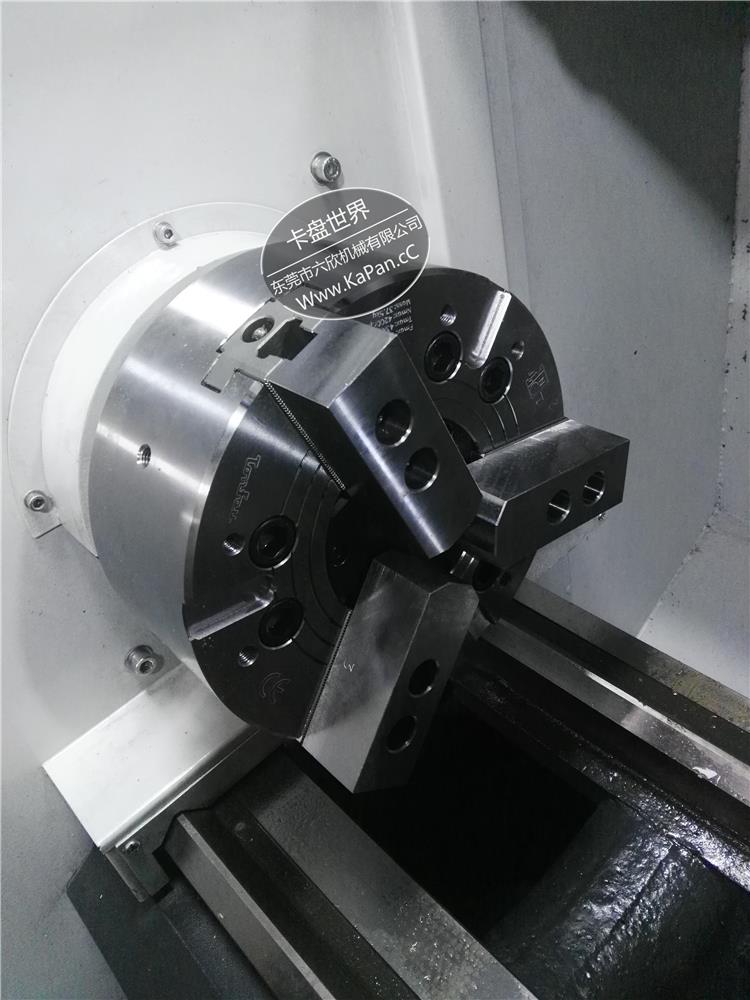

4.加装液压卡盘，如图所示：

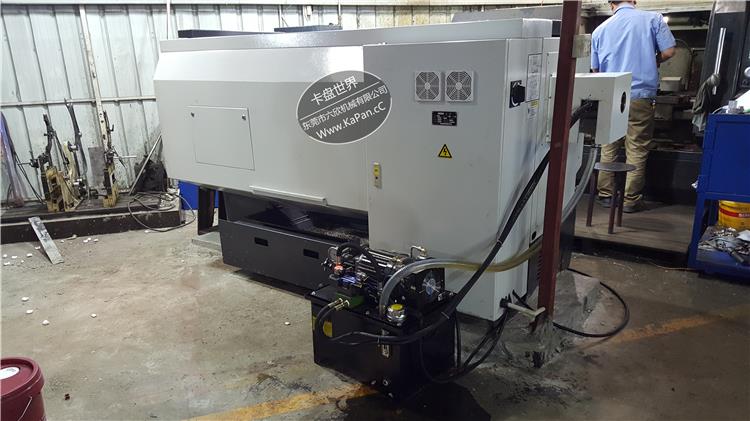

5.加装液压站，如图所示：

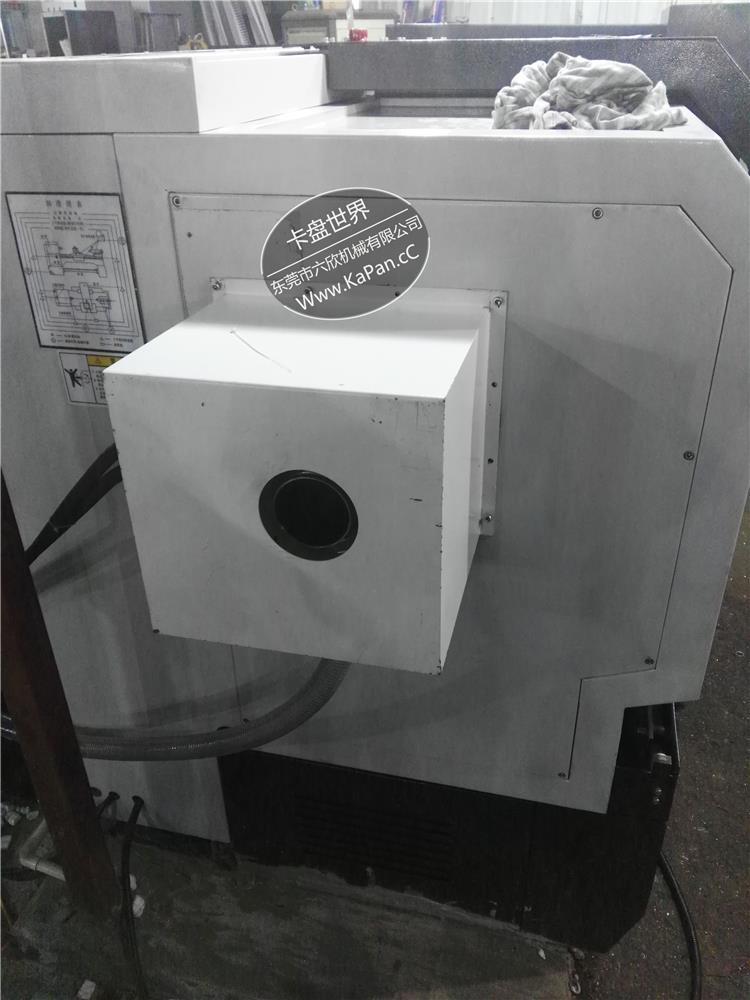

6.改造钣金护罩，如图所示：

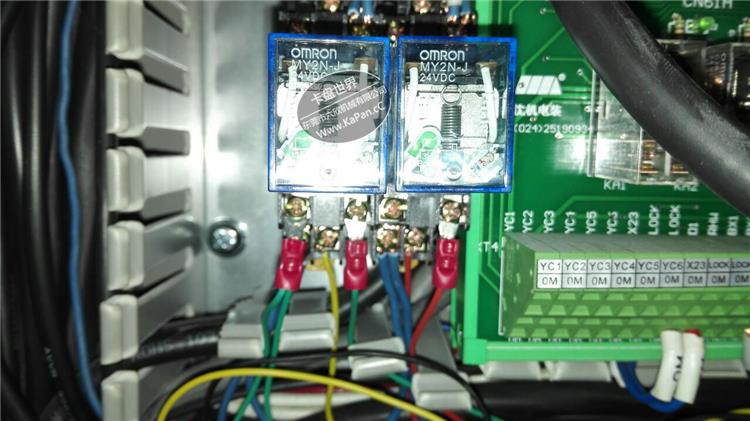

7.接入系统电路后，便可以实现自动夹取工件，如图所示：

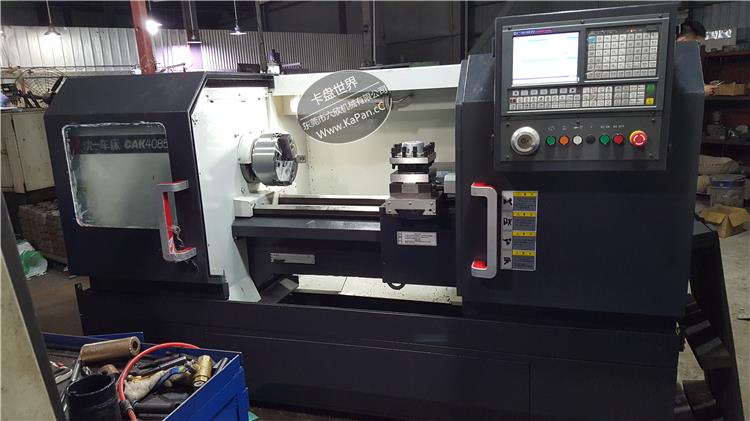

8.所有的步骤安装完成后，我们来看一下最终效果图如下：

改装加工后功能相当于是原版，可进行自动控制系统和人工手动操作两种形式使用。明显提高单人生产率，锁紧、放开动做仅用2秒达成。符合批量生产加工，工作便捷，需要一个命令又或者踩住脚踏开关即可进行。装夹精确度高，大幅度减少产品报废率。

1.卡盘、回转油缸为国际知名品牌，稳定精密（价格有优势）。

2.自产优质液压站，安全稳定的液压系统（价格有优势）。

3.严格的设汁组装，确保相对较高的设备融合度及准确度（实践经验更有优势）。

4.和机床完美结合，杜绝渗漏（经验有优势）。

5.结构紧凑，稳定长时间不间断的工作频率（技术成熟,更有保障）。

6.所有的零件确保优良的交换性，确保数控机床相对较高的开工率。

实际效果:均值提升单人工作效率40%,加工零件夹持和松掉,只需要一个命令或脚踏开关轻踩一下下,就可以快速完成任务。在人工费用日益增长的大环境下，公司面临的挑战期间管理费用越来越多，就需要工厂生产率也越来越高，越高的数控机床制造厂商开使使用油浴供料机和数控机床液压系统自动化升级，进而提高产品质量，完成1人负责管理数台数控机床和料机，从而达到降低生产制造人工费用。
