精密液胀夹具解决方案

来源: | 发布日期:2021-09-14

精密液胀夹具介绍

六欣卡盘世界实力承接广东某科技公司薄壁偏心工件夹具方案

2021年8月份,广东某科技公司负责人通过客户介绍了解到六欣卡盘世界是一家专注卡盘销售、代理以及夹具设计研发为一体的公司,客户需要定制一套即能防止工件发生形变又能达到高精度要求的夹具。

广东某科技公司是一家机械加工类型的公司,目前公司接了一批薄壁偏心工件加工订单,现阶段没有找到好的的夹持方案进行生产,该公司负责人在客户的介绍下找到了六欣机械,并希望六欣卡盘世界能承接并设计一套适合的夹持方案。

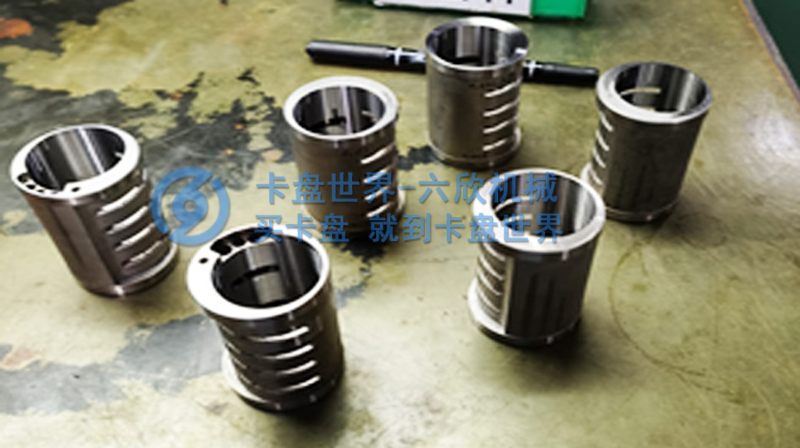

工件图如下:

精密液胀夹具解决方案

该工件应用于打磨机(小蜜蜂)内置气缸体,属于薄壁偏心工件,需要经过三道工序才能加工出一个完整的工件:第一道工序,先粗加工内孔;第二道工序,精加工外圆;第三道工序,精加工内圆。而一般的卡盘夹具不具备夹持这种薄壁工件。

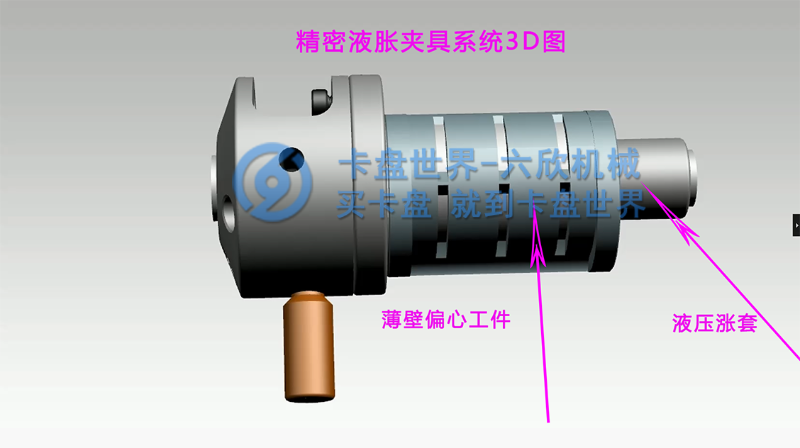

六欣机械在夹具这个行业沉淀了十几年,拥有设计团队,类似客户这种薄壁偏心工件夹持方案也承接过很多,在业内口碑也不错,解决客户的各种夹持问题正是六欣的核心实力。在跟客户经过多次沟通后,六欣设计了一套精密液胀夹具方案:(如图所示)

精密液胀夹具解决方案

液胀夹具特点:

①0.003mm的重复综合装夹精度;

②薄壁零件避免装夹变形;

③广泛的应用场景(车、铣、磨、滚齿、检具等);

④简单,快捷的装夹操作;

⑤有效吸收切削中工件微振动,提高工件寸法精度;

⑥与工件接触,提供稳固有力的切削抵抗力;

⑦无论是同轴、偏心,旋转,静止总能适应;

⑧根据工况定制,所以能照顾每一个细节要求。

精密液胀夹具解决方案

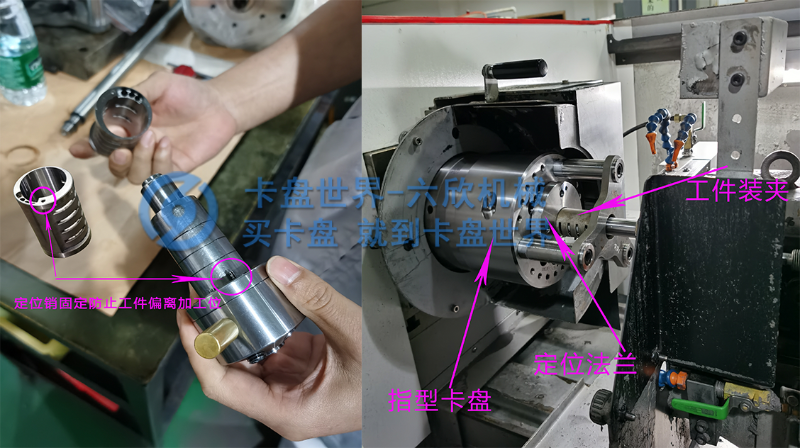

从图中不难看出工件壁件呈现一边厚一边薄,夹具设计定位销稳固工件防止加工过程中偏心问题,保证工件加工精度。根据这种情况,我们的液胀夹具配合指型卡盘以及定位法兰一起使用,以达到夹持加工的效果;

以上是六欣机械给客户设计的夹持方案,并按期完整的交付到客户手里,具客户反馈使用效果特别好,大大提高生产效益和产品质量。

东莞市六欣机械有限公司(简称:卡盘世界)主要为国内用户提供夹持工具,包括液压卡盘、手动卡盘、气动卡盘、分度卡盘、特殊卡盘、套筒夹头以及配套的回转油缸、气缸、硬爪、软爪、液压站、主轴夹座等;我们的产品服务于汽车配件、3C电子行业、线缆行业、医疗器械等方面。为全国用户提供质优的夹持方案,为您提供更经济实惠选型建议。
