前穿式三爪卡盘与机床主轴如何连接的?有几种连接方式?

来源:卡盘世界 | 发布日期:2022-09-17

三爪卡盘跟机床主轴相连接分为两类:一类是有过渡盘,另一类是无过渡盘,三爪卡盘与机床主轴相连接通常需要1个过渡盘(有些称之为法兰盘),过渡盘上有几个螺孔,与三爪卡盘后边的3个固定不动螺孔相匹配,就可以将三爪卡盘固定于过渡盘上。而过渡盘与主轴的连接有许多种(视主轴结构而定):有A型(直接螺栓固定),C型(用锁紧盘连接,有叫卡口型),D型(侧向凸论锁紧),过渡盘与主轴以短锥定心,且端面紧贴.。

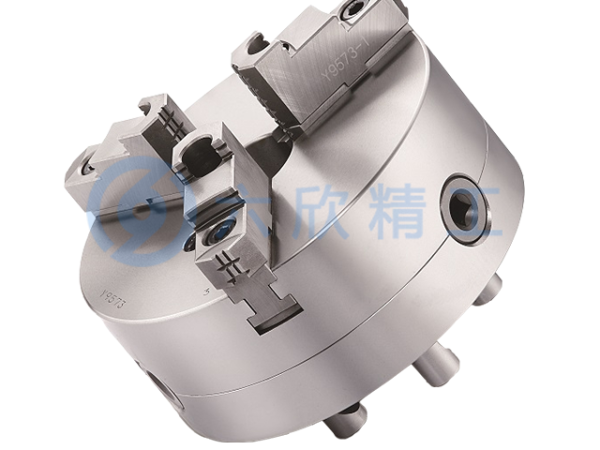

前穿式三爪卡盘与机床主轴如何连接的

还有一类,卡盘后端直接做成短锥,卡盘有A,C,D等几种,卡盘就可以与相应的主轴直接连接了。如果将主轴做成非标准型,主轴端直接做成与你图示所示的D1凸台,直接将卡盘与主轴连接,也可以,但精度就差多了。

主轴头都有外螺纹,法兰盘先在别的车床上车好内螺纹和主轴螺纹配合,同时把外径及台阶加工好(注意配合卡盘的台阶一定要留二次加工余量,切记!!!然后把法兰盘拧到主轴上,开机自宫(自己加工自己)把法兰盘和卡盘配合部位加工到合适尺寸(要稍微紧点,不能有间隙)然后法兰盘上打孔做螺纹将卡盘装上即可。

卡盘的连接特点:三爪卡盘背面有三个平均分部的螺孔,四爪卡盘背面有四个平均分部的螺孔。一般卡盘就是通过这几个螺孔固定到某个盘上去的。这个某个盘,就称为法兰。法兰可以自己加工,有时厂家也配套主轴而附送。木工车床的主轴上有螺口,法兰必须能配上这个螺口。把法兰拧上主轴端头,然后把卡盘通过螺丝固定到法兰上。
