三爪卡盘规格型号尺寸如何选择,(三爪卡盘规格尺寸表怎么看)

来源:六欣卡盘世界 | 发布日期:2022-03-25

三爪卡盘有很多的规格型号尺寸,有一些刚接触卡盘的朋友可能不是很了解,因此不知道如何去选择正确的规格尺寸,不过没关系,在这里六欣小编将给需要的朋友做详细的三爪卡盘规格尺寸表介绍。

一般我们在购买卡盘时,首先想到的是购买适合夹持工件的夹具。那么在选择卡盘的时候却不知道三爪卡盘规格尺寸表怎么看哪个才是适合自己。针对这种情况呢,我们可以参考下面的图片。

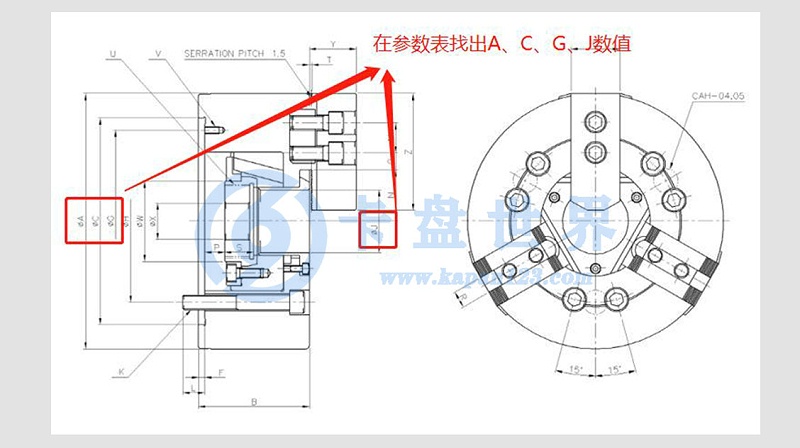

三爪卡盘

我们可以通过上面图片中找出卡盘的外径A、止口C、PCD螺丝孔中心距以及卡盘的通孔直径J,然后根据这几个参数对应下图的参数表找到相应的数值即可(如图所示)。当然啦,这里我们还需要知道我们使用的是什么型号的主轴,具体是A几的主轴可以参考表格。

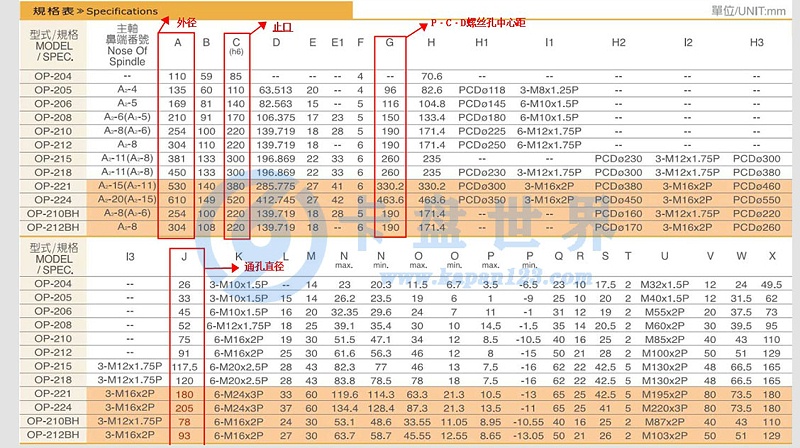

三爪卡盘规格尺寸表

1.另外我们也可以根据工件的外径大小来对应上面表格的参数尺寸,那么我们就要找到对应型号的夹持范围是多大的。

2.同时还可以根据工件的长短来选择是否选用中空三爪卡盘规格还是中实三爪卡盘规格。

以上就是小编给的大家介绍的三爪卡盘规格型号尺寸如何选择的一些方法,我们只要根据这些就能挑选出适合自己的卡盘了。如果参考了这些方法还是不懂的,可以咨询咱们六欣的客服经理400-688-0096.
