分度卡盘的工作原理，分度卡盘是如何工作的？

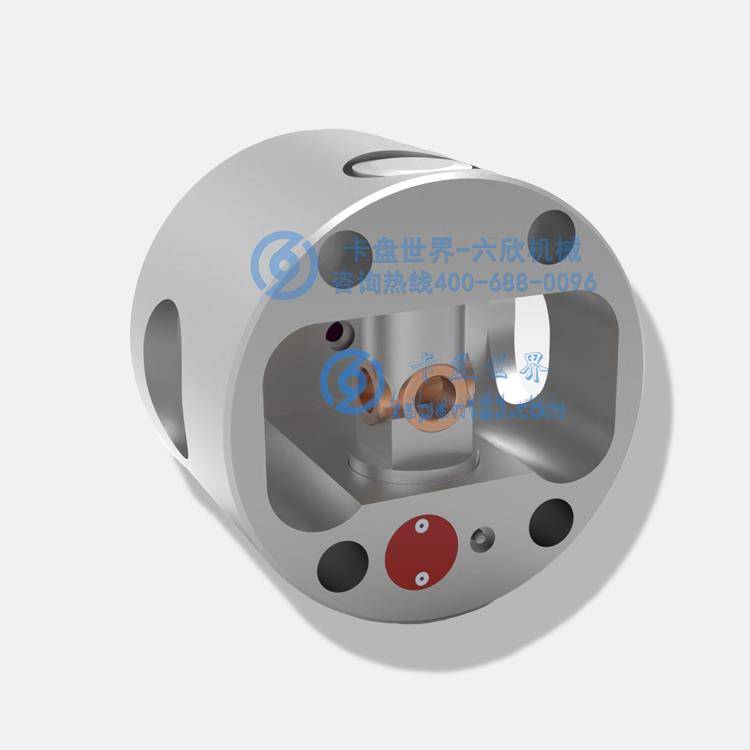

分度卡盘包括一个卡盘体，一个压紧活塞，一个90°分度活塞，一个45°分度活塞，一个轴向轴承，一个滚针轴承以及一个上下颚。分度卡盘的工作原理是通过上颚和压紧活塞由推力轴承和滚针轴承支撑，并通过台阶螺钉连接。夹紧卡盘时，由于阶梯式螺钉和上颚之间存在间隙，因此压紧活塞中的上颚可以与分度板一起旋转。

松开卡盘后，随着压紧活塞的上升，阶梯螺钉驱动上颚并松开工件。分度盘和夹紧体也由止推轴承和滚针轴承支撑，下钳口用螺钉固定在分度盘上。当卡盘分度时，90°分度活塞和45°分度活塞推动分度板旋转以完成工件分度。

卡盘体内的组合式液压油缸可夹紧钳口，分度，锁定以及定位和松开。 分度卡盘是如何工作的，分度并锁定工件，分度活塞缸和定位活塞缸位于组合缸中，加压油通过分油器进入缸体。 卡盘的上下两端各装有一个用于夹紧工件的爪，其中一个爪连接到分度块，分度块和爪的角度由分度活塞移动，定位活塞锁定和定位，以及角度-和互锁动作互锁，即完成工件的自动分度，旋转角度和互锁定位。 另一个爪连接到夹紧活塞，并且通过活塞的返回运动将工件夹紧并释放。
