千岛后拉式液压卡盘连接盘制作与安装

来源:卡盘世界 | 发布日期:2022-10-18

一些客户在购买千岛后拉式液压卡盘时不知道怎么制作连接盘与安装,不懂没有关系,小编在这里就给大家做简单的介绍,感兴趣的朋友可以细细品味。

1、根据实际主轴的测量值,对连接盘的齿合直径进行加工处理。

2、由于连接盘的偏摆将直接影响卡盘的精度,因此连接盘端面和外径的偏摆必须在0.005mm以内。

3、如果等连接盘已经装上机器后再来加工制造接合的端面及外径的部分那将会增加精确度。

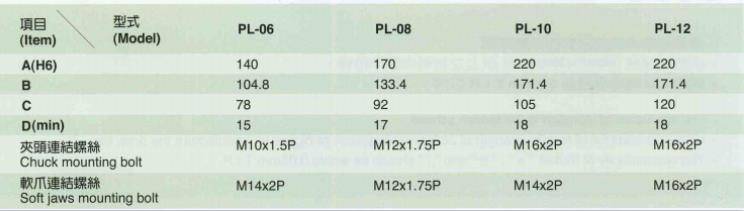

4、连接盘在卡盘接合外径的部分必须如下所示的A值来加工在标准值A-0.01mm以内。(如下图所示)

千岛后拉式液压卡盘连接盘制作与安装

千岛后拉式液压卡盘连接盘制作与安装

连接螺丝,应有足够的强度(直径、数量、材质)且需有足够的扭矩可锁紧。

如锁紧扭矩不足或太大导致螺丝断裂而造成卡盘飞散的危险。(如图所示)

千岛后拉式液压卡盘连接盘制作与安装
